Así funciona una central nuclear

Energía nuclear de fisión.

La película El Síndrome de China (1979) sigue conteniendo una de las mejores explicaciones sencillas del funcionamiento de una central nuclear.

Sin embargo, hoy intentaremos profundizar un poquito más.

Pues... que me he dado cuenta de que aquí hemos hablado con detalle sobre armas nucleares, termonucleares e incluso del juicio final. Y sobre las perspectivas de la fisión y de la fusión, sobre los héroes y mitos de Chernóbyl, sobre la central nuclear más grande del mundo, mil cosas... pretendo incluso elaborar un todavía futuro post sobre lo sucedido de verdad en Chernóbyl (ya te dije, resulta más difícil distinguir la paja del grano de lo que parece, y ese quiero que sea riguroso y documentado hasta el extremo)... pero aún no he explicado cómo funciona realmente una central nuclear y el ciclo de su combustible. Yo, que soy así de chulo. :-/

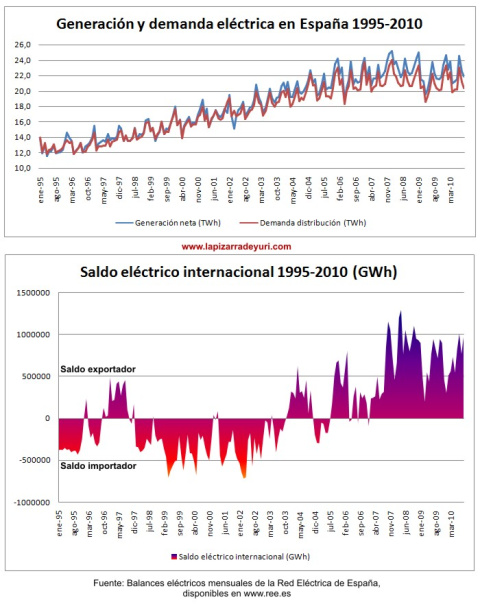

Seguramente sabrás, y si no ya te lo cuento yo, que una central nuclear es una fábrica de electricidad. Cualquier día típico en España, las centrales nucleares producen uno de cada cinco vatios que consumimos para mover nuestras vidas (¿te imaginas un mundo sin electricidad?). Esta cifra del 19%, que antes era mayor (hace quince años era del 35%), es ahora similar a la de los Estados Unidos o el Reino Unido. Por el momento, vamos servidos: España es, desde hace más de un lustro, exportador neto de electricidad (sí, exportador; y sí, desde mucho antes de la crisis: si te han dicho otra cosa, te han mentido. Observa que en los informes de la REE el saldo importador aparece en positivo y el exportador en negativo).

Una central nuclear es, además, un tipo particular de central térmica. Es decir: la energía eléctrica se produce generando calor. En las centrales térmicas corrientes se utilizan grandes quemadores a carbón, gas natural o derivados del petróleo como el gasoil, bien sea en ciclo convencional o en ciclo combinado, con o sin cogeneración. En todo caso se trata, básicamente, de calentar agua en unas calderas hasta que ésta se convierte en vapor con fuerza suficiente como para hacer girar una turbina según los ciclos de Carnot y Rankine. El eje rotativo de la turbina impulsa a su vez el de uno o varios alternadores, que son los que producen la energía eléctrica en sí. Cuando hablamos de estos grandes generadores instalados en las centrales eléctricas y conectados a potentes turbinas de vapor, se suelen denominar turboalternadores.

La pura verdad es que no resulta un método muy eficiente: se pierde aproximadamente entre una tercera parte y las dos terceras partes de la energía térmica producida (y por tanto del combustible consumido) debido a las ineficiencias acumulativas de estos mecanismos y a las limitaciones teóricas del ciclo de Carnot. Toda central térmica del presente, nuclear o convencional, necesita producir entre dos y tres vatios térmicos para generar un vatio eléctrico. Esto es: uno o dos de cada tres kilos o litros de su valioso combustible –petróleo, gas natural, carbón, uranio– se malgastan en estropear cosas caras dentro de la instalación y ocasionar contaminación térmica en el exterior. Típicamente, una central nuclear capaz de generar mil megavatios eléctricos debe producir tres mil térmicos. Es lo que hay. Si se te ocurre alguna manera de mejorarlo, no dejes de comentármelo, que tú y yo tenemos que hablar de negocios. :-D

Así pues, la clave de toda central térmica consiste en calentar agua para producir vapor que haga girar unas turbinas y con ellas unos alternadores eléctricos. En el caso particular de una central nuclear, este calor se origina por medios... eso, nucleares. :-) Específicamente, hoy por hoy, mediante la fisión de átomos pesados e inestables como algunos isótopos del uranio. Veámoslo.

Cualquier cosa capaz de hacer girar el eje de un alternador producirá energía eléctrica.

Fisión nuclear y reacción en cadena.

Ya te conté un poquito de cómo va esto de la fisión y la reacción en cadena en Así funciona un arma nuclear. Vamos a repasarlo por encima, centrándonos en esta aplicación civil. Como sabes, existen algunas sustancias en la naturaleza que son radioactivas. ¿Qué quiere decir esto? Bueno, su propio nombre nos da una pista: radio-activas. O sea: no son totalmente inertes desde el punto de vista físico, como cualquier otro piedro, líquido o gas. Por el contrario, los núcleos de sus átomos presentan una actividad física que se expresa en forma de radiación; para ser más exactos, en forma de radiaciones ionizantes. Estas radiaciones son más energéticas y pueden causar más alteraciones en la materia que las no ionizantes, como las que emite una televisión de tubo, una antena de radio o un teléfono móvil.

¿Por qué se produce esta radioactividad? Para contestar a eso hay que responder primero a otra pregunta: ¿por qué algunos núcleos atómicos no son estables? Esto se debe a que la configuración de protones y neutrones en su núcleo es anómala y tiende a un estado de menor energía. Veámoslo con un ejemplo, que ya introdujimos en Así funciona un arma termonuclear. La mayor parte del carbono que nos compone (a nosotros y a otro buen montón de cosas en este universo) es carbono-12 (¹²C). Se llama así porque tiene en su núcleo seis protones y seis neutrones: en total, doce partículas. Este es un núcleo estable, que no tiende espontáneamente a un estado de menor energía bajo condiciones corrientes. El hecho de tener seis protones en su núcleo es lo que hace que sea carbono; este número no debe variar o pasará a ser otra cosa.

Sin embargo, su número de neutrones sí que puede variar, y seguirá siendo carbono. Por ejemplo, cuando tiene seis protones y siete neutrones (total, trece partículas) estamos ante el carbono-13 (¹³C). El carbono-13 es también estable en condiciones estándar y, de hecho, aproximadamente el 1,1% del carbono natural (incluyendo el que forma nuestro cuerpo) pertenece a esta variante. Como sigue siendo carbono, sus propiedades químicas (y bioquímicas) son prácticamente idénticas; las físicas varían un poquito, pero muy poco.

Si este núcleo presenta un neutrón más, entonces estamos ante el carbono-14 (¹⁴C), que constituye una billonésima parte del carbono natural y está compuesto por seis protones y ocho neutrones. ¡Ah! Aquí cambia la cosa. Esta combinación ya no es estable: tiende a perder energía (y algún neutrón) para transformarse en otra cosa. Sus propiedades químicas y bioquímicas siguen siendo las mismas, pero las físicas difieren sustancialmente. Entre estas diferencias, de manera muy notoria, surge la radioactividad. Con el paso del tiempo, estos núcleos de carbono-14 van a sufrir transmutación espontánea para convertirse en otra cosa. Por ejemplo, en una muestra de carbono-14, la mitad de sus átomos transmutarán en 5.730 años aproximadamente. Cualquiera de ellos puede hacerlo en cualquier momento, por mero azar.

El carbono-14 lo hace por desintegración beta negativa: uno de sus neutrones se reajusta, pierde una carga negativa (en forma de un electrón) y con eso deja de ser neutrón (sin carga) y pasa a tener una carga positiva, con lo que ahora es un protón. Dicho en términos sencillos: un neutrón (neutro, como su nombre indica) "expulsa un negativo" para "quedarse en positivo". Y al "quedarse en positivo" ya no es un neutrón, porque ya no es neutro: se ha convertido en protón (que es positivo). Con lo que ahora tenemos en el núcleo siete protones y siete neutrones. ¿Hemos dicho siete protones? ¡Entonces ya no puede ser carbono! Acaba de transformarse en nitrógeno, un gas en condiciones estándar con propiedades físico-químicas totalmente distintas; para ser exactos, en nitrógeno-14 (¹⁴N), el nitrógeno común. Sí, como en la transmutación que soñaban los alquimistas y que finalmente resolvió la física nuclear. (Observa que durante este último proceso el número de partículas en el núcleo no ha cambiado. Lo que ha cambiado es su naturaleza y configuración.)

¿Y qué pasa con el electrón ("el negativo") que ha emitido? Pues que escapa hacia el exterior, y además lo hace con una cierta energía: 156.000 electronvoltios. Estamos ante la radiación beta. Ya tenemos nuestra radioactividad.

Los núcleos atómicos pueden decaer y desintegrarse de distintas maneras, lo que ocasiona los distintos tipos de radioactividad. Pueden hacerlo en forma de un pequeño grupo de dos protones y dos neutrones (o sea, un núcleo de helio-4), que se llama partícula alfa y constituye la radiación alfa. O como acabamos de ver, emitiendo un electrón o un positrón, lo que forma la radiación beta. O en forma de fotones muy energéticos, de naturaleza electromagnética, que da lugar a la radiación gamma y X. O lanzando neutrones libres, en lo que viene a ser la radiación neutrónica. Cada una de ellas tiene unos efectos y una peligrosidad diferentes, pero todas son distintas manifestaciones del mismo fenómeno: la radioactividad. Todas estas emisiones son capaces de desarrollar trabajo, hacer cosas; entre otras, producen calor. Este calor es el que vamos a utilizar para calentar el agua que moverá las turbinas y con ellas los generadores de electricidad.

Algunos núcleos resultan tan inestables que además son fisionables. Es decir: no se conforman con hacerse retoques aquí y allá, sino que se parten en otros núcleos más pequeños. Al hacerlo, despiden una notable cantidad de energía en forma de energía cinética de los fragmentos, fotones (radiación gamma) y neutrones libres. De manera espontánea, esto sólo ocurre con núcleos muy grandes y pesados, que pueden contener unas configuraciones de lo más raro. Entre estos se encuentra el torio-232 (²³²Th) o el uranio-238 (²³⁸U).

Unos pocos núcleos fisionables son además fisibles. Es decir: la energía que emiten cuando se rompen es tan alta, su estabilidad resulta tan pobre y su sensibilidad al impacto de los neutrones libres es tan elevada que pueden fisionarse entre sí muy rápidamente, intecambiando neutrones una y otra vez. Cuando esto sucede, estamos ante la reacción en cadena: la fisión espontánea de un solo núcleo puede romper varios más, que a su vez rompen muchos más, y así hasta que se agote el material fisible. Hay muy pocos isótopos que reúnan estas condiciones; en la práctica, sólo dos sirven para producir energía de fisión a gran escala. Uno está presente en la naturaleza: el uranio-235 (²³⁵U). El otro hay que producirlo artificialmente: se trata del plutonio-239 (²³⁹Pu). Hay algunos más, todos ellos sintéticos, como el uranio-233 (²³³U).

La reacción en cadena. Un neutrón fragmenta un núcleo fisible, lo que produce más neutrones que fisionan los de alrededor, y así sucesivamente hasta que se agota el material o la reacción se contamina demasiado. Cada una de estas fisiones produce energía que se plasma, entre otras cosas, en forma de calor.

Es posible que hayas oído también hablar del torio como combustible para la fisión nuclear. Hablaré de ello con más detalle próximamente, pero ya te adelanto que no es ni con mucho la "solución mágica" que algunos pretenden.

Masa crítica.

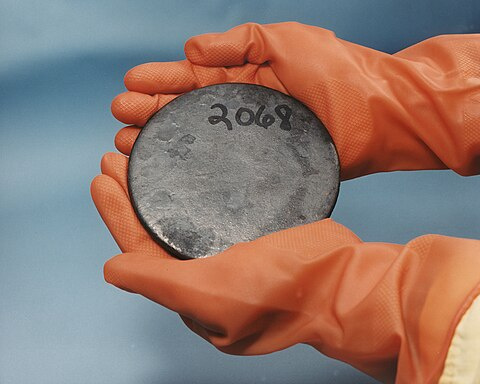

Hecho este inciso, sigamos. ¿Cómo se consigue la reacción en cadena? Pues es muy sencillo: simplemente acumulando el suficiente material fisible. Sí, sí, si echas el suficiente uranio-235 enriquecido o plutonio-239 en un cubo, él solito se activará y comenzará a producir energía. De hecho, así ocurren los accidentes de criticidad, como los dos del famoso núcleo del demonio en el Laboratorio Nacional Los Álamos.

¿Cómo es esto posible? Sencillo. En cualquier masa de material fisible hay siempre algún átomo sufriendo fisión espontánea, que vimos más arriba. Si no hay mucho material, los neutrones generados escapan al medio exterior y la reacción en cadena no se produce. Pero cuando se alcanza cierta cantidad de material fisible, la probabilidad de que estos neutrones alcancen a otros núcleos durante su fuga se incrementa; entonces, estos núcleos fisionan y producen más neutrones. Ya tenemos la reacción en cadena.

En consecuencia, por el simple hecho de echar suficiente material fisible en una piscina de agua, éste sufrirá una reacción en cadena y el agua se calentará. Usando uranio-235 puro, bastaría con unir las dos mitades de una esfera de 52 kg dentro de una balsa y tendrías tu reactor nuclear. Claro, la cosa no es tan sencilla. Para empezar, tú no quieres hacer eso; porque si lo haces, obtendrás una excursión instantánea de energía nuclear y con ella uno de esos bonitos accidentes de criticidad abierta que se parecen a una bomba atómica floja aunque no sean realmente una bomba atómica. Y luego, ¿cómo lo paras?

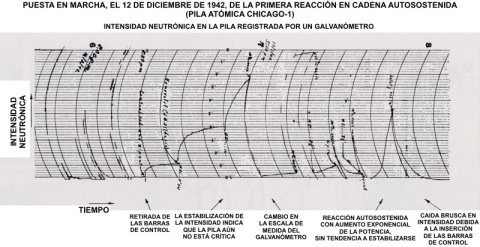

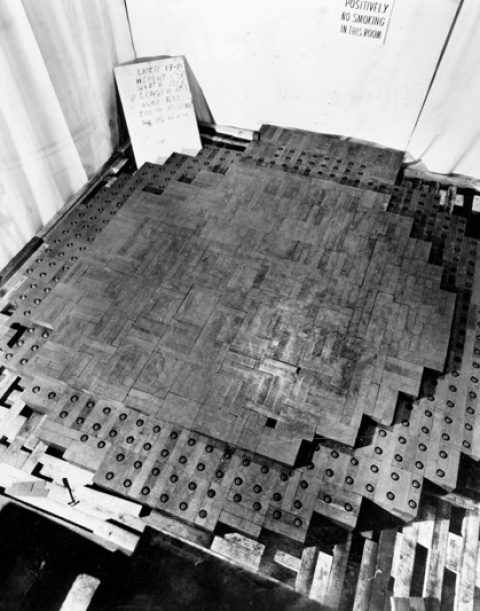

El primer reactor nuclear de la historia fue la Pila Chicago-1, creada por Enrico Fermi y Leó Szilárd: un precario montaje de madera que soportaba capas alternas de grafito mezclado con seis toneladas de uranio puro junto a otras 34 de óxido de uranio. El grafito es un potente moderador neutrónico capaz de ralentizar los neutrones rápidos producidos por la fisión y transformarlos en neutrones térmicos (los alemanes tuvieron un error con el grafito y por eso no pudieron completar nucna un reactor operativo). Esto tiene dos efectos. El primero es que facilita la fisión entre todo ese material disperso: los neutrones rápidos son demasiado energéticos y tienden a escapar al exterior, mientras que los térmicos están en su punto justo para mantener la reacción en cadena. El segundo es que lo puedes utilizar para acelerar y decelerar la reacción a tu gusto. Sin embargo, la Pila Chicago-1 sólo usaba el grafito para la primera función; la segunda quedaba asegurada mediante unas barras de cadmio, que absorbe los neutrones. Esto dio lugar al peculiar puesto de trabajo del hombre del hacha, quien debía cortar la cuerda para que estas barras cayeran de golpe si todo saliera mal. A las 3:25 de la tarde del día 2 de diciembre de 1942, esta Pila Chicago-1 situada en la ciudad estadounidense del mismo nombre produjo la primera reacción en cadena sostenida de la historia de la humanidad. Comenzaba así la Era Atómica.

Las centrales nucleares modernas.

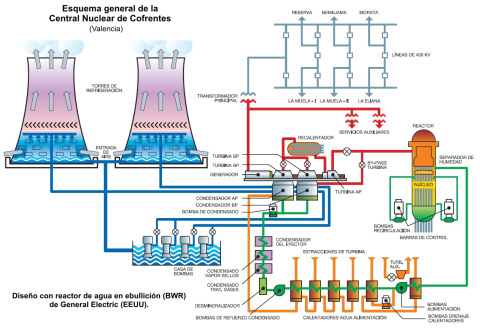

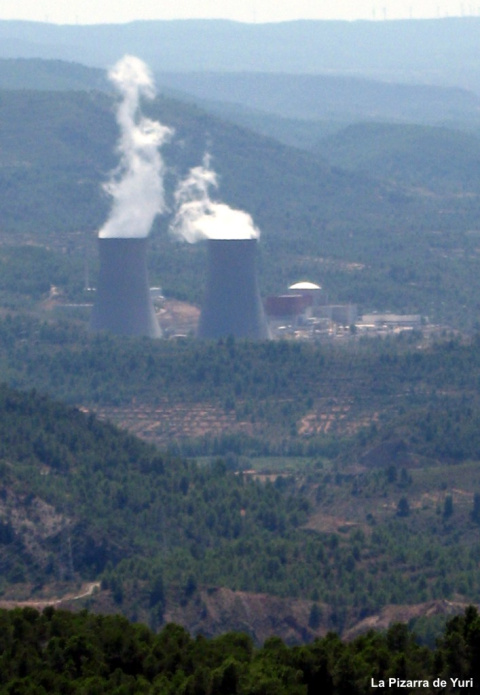

Tomemos como ejemplo la Central Nuclear de Cofrentes (Valencia), que me pilla cerca de casa. Cofrentes es un diseño estadounidense, desarrollado por General Electric, que se llama de reactor de agua en ebullición (BWR). Es el segundo diseño más popular entre los utilizados comúnmente en Occidente, sólo por detrás del reactor de agua a presión (PWR). Veamos una representación esquemática de este BWR:

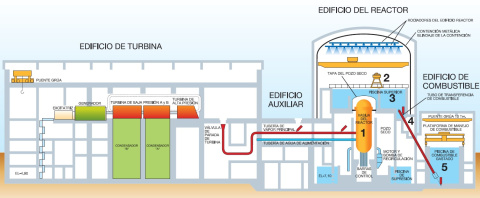

Vamos a concentrarnos en la parte central derecha de la imagen anterior, que es donde se genera la energía y se halla distribuida del siguiente modo:

...y específicamente en el reactor, donde se produce la energía térmica que luego convertiremos en eléctrica. Ya dijimos que las centrales térmicas son muy poco eficientes: este reactor en particular genera 3.237 megavatios térmicos; sin embargo, la potencia final resultante es de 1.092 megavatios eléctricos. Eso es un 33,7%, apenas un pelín más de la tercera parte. Expresado de otra manera, el 66,3% de la producción (o sea, del valioso combustible nuclear) se pierde por las vías ya mencionadas (sin contar la emisión neutrínica que se funde casi el 5% antes incluso de empezar a producir energía térmica).

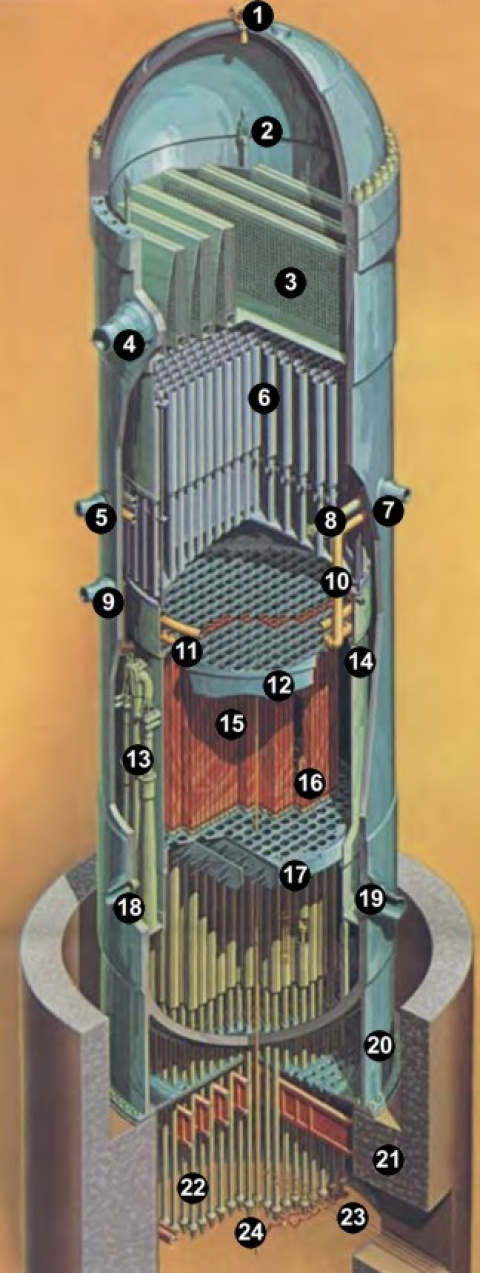

El reactor es una vasija de acero SA-533 GrB con revestimiento interior inoxidable, de 21,3 metros de altura por 5,53 de diámetro; el grosor mínimo del acero asciende a 13,6 cm, para soportar una presión máxima de 87,5 kg/cm² (unas 84,7 atmósferas). Los reactores BWR utilizan agua destilada corriente como refrigerante y como moderador, por lo que aquí no nos encontramos con grafito ni agua pesada ni nada de eso; pero, por esta razón, requiere para funcionar uranio ligeramente enriquecido en el isótopo fisible ²³⁵U. En el caso particular de Cofrentes, utiliza uranio enriquecido al 3,6% (el llamado uranio natural tiene un 0,7% de ²³⁵U).

Este combustible está organizado en forma de pequeñas esferas o perdigones de dióxido de uranio, introducidos en varillas y ensamblajes de un material que se llama zircaloy. El zircaloy es una aleación compuesta en su gran mayoría por zirconio. El zirconio, un metal, tiene una característica peculiar: es muy transparente a los neutrones. O sea: los neutrones que aseguran el sostenimiento de la reacción en cadena pueden pasar libremente a su través, saltando de barra en barra.

Para el uranio natural, el agua corriente (agua ligera) es un absorbente neutrónico y bloquea la reacción en cadena. Sin embargo, con este uranio enriquecido al 3,6%, la radiación neutrónica es lo bastante intensa para mantenerla y entonces el agua ligera actúa de moderador como si fuera grafito o agua pesada. Esto presenta varias ventajas significativas. La primera es que el agua ligera destilada sale enormemente más barata y accesible que el agua pesada. Al mismo tiempo, no presenta el riesgo de incendio del grafito (en Chernóbyl, el incendio principal fue un incendio de grafito). Sirve para transportar el calor producido. Y, adicionalmente, el flujo y temperatura del agua se pueden utilizar en el control de la reacción.

Pero el control principal corre por cuenta de 154 barras de carburo de boro, un poderoso absorbente neutrónico con poca tendencia a crear isótopos raros como resultado de esta absorción. Cuando se insertan estas barras entre las de combustible, atrapan los neutrones producidos por la fisión del uranio presente en estas últimas y deceleran o interrumpen la reacción en cadena. Al extraerlas, permiten la circulación de los neutrones y el reactor se acelera.

La lógica del invento resulta bastante sencilla. Hemos quedado en que la mera acumulación de un material fisible como el uranio-235 inicia espontáneamente una reacción en cadena, cuya intensidad depende fundamentalmente del enriquecimiento y de la densidad; esta reacción se produce porque los neutrones emitidos en cada fisión espontánea pueden alcanzar otros átomos de uranio-235, haciéndolos fisionar a su vez, y así sucesivamente.

En un reactor recién cargado pero aún parado tenemos las barras de combustible introducidas en el agua, lo que debería iniciar de inmediato esta reacción en cadena espontánea; sin embargo, hemos metido por entre medias las barras de control, el absorbente neutrónico, con lo que los neutrones no pueden saltar de barra en barra y por tanto la reacción no se produce o lo hace con una intensidad muy pobre.

Entonces, para poner en marcha la central comenzamos a extraer las barras de control (de absorbente neutrónico). Las fisiones espontáneas en los núcleos de uranio-235 (o, para el caso, plutonio-239) comienzan a lanzar neutrones en todas direcciones, y específicamente hacia las demás barras de combustible.

Estos neutrones producidos por la fisión son mayoritariamente neutrones rápidos. Los neutrones rápidos tienen una capacidad relativamente pobre de provocar nuevas fisiones; ya dijimos que, por explicarlo de algún modo, pasan demasiado deprisa para tener un efecto. Pero entonces se encuentran con el moderador, que tradicionalmente era grafito o agua pesada y aquí es agua destilada corriente. Cuando el uranio está poco enriquecido, el agua actúa como absorbente neutrónico –igual que si fuera una enorme barra de control– y los detiene por completo, interrumpiendo la reacción. Pero cuando el uranio está algo más enriquecido (como en este caso, al 3,6%), el agua actúa como moderador neutrónico: es decir, los ralentiza hasta convertirlos en neutrones térmicos, óptimos para provocar nuevas fisiones.

Así que al extraer las barras de control y dejar a las de combustible envueltas en agua, la reacción en cadena comienza a acelerar, calentando este agua de su alrededor. Mediante una compleja combinación de barras de control y flujo del agua, se puede ajustar la reacción en cada zona exacta del núcleo con gran precisión.

De este modo, la temperatura del agua circundante aumenta rápidamente. En la gran mayoría de los reactores nucleares, esta agua moderadora-controladora-transportadora se encuentra contenida en un circuito cerrado con circulación forzada que nunca entra en contacto directo con el exterior (o no debe hacerlo, vamos). Este circuito cerrado que pasa por dentro del reactor se llama circuito primario.

En un reactor de agua en ebullición, el agua de este circuito primario se halla a unas 70 o 75 atmósferas de presión (en Cofrentes está a 70,1). Esto permite que entre en ebullición cuando la temperatura alcanza unos 285ºC (los reactores de agua a presión se mantienen a casi 160 atmósferas, lo que no deja que haya ebullición). Así se forma rápidamente vapor en la parte superior de la vasija, que circula por unas canalizaciones hacia la turbina de alta presión. Ya tenemos energía. Ahora hay que convertirla en electricidad.

Cuando este vapor a elevada presión y temperatura llega a la turbina de alta presión, la hace girar sobre su eje siguiendo las leyes de Carnot y Rankine que mencionamos más arriba. Y con ello hace girar un alternador que produce energía eléctrica, exactamente como cualquier otra clase de central térmica y la inmensa mayoría de los generadores. De ahí, el vapor –que aún mantiene una cantidad importante de energía aprovechable– pasa a las turbinas de baja presión, cuyos alternadores producen más electricidad. Toda esta corriente es remitida a los transformadores exteriores y de ahí a la red de 400.000 voltios para su distribución comercial.

Ahora ya sólo queda asegurarnos de que el agua vuelve al reactor para mantener el ciclo sin fin, más fría y de nuevo en estado líquido. Esta es la función de los condensadores, que son, en esencia, cambiadores de calor. Los condensadores se mantienen fríos con agua procedente de algún río o mar próximo, que viaja por su propio circuito: el circuito secundario. Así, cuando el agua del circuito primario pasa por estos condensadores, pierde temperatura suficiente como para volver al estado líquido por completo y regresar al reactor. Ambos circuitos no entran nunca en contacto, garantizando que la contaminación radioactiva ocasionada al pasar por el reactor permanezca contenida en el primario.

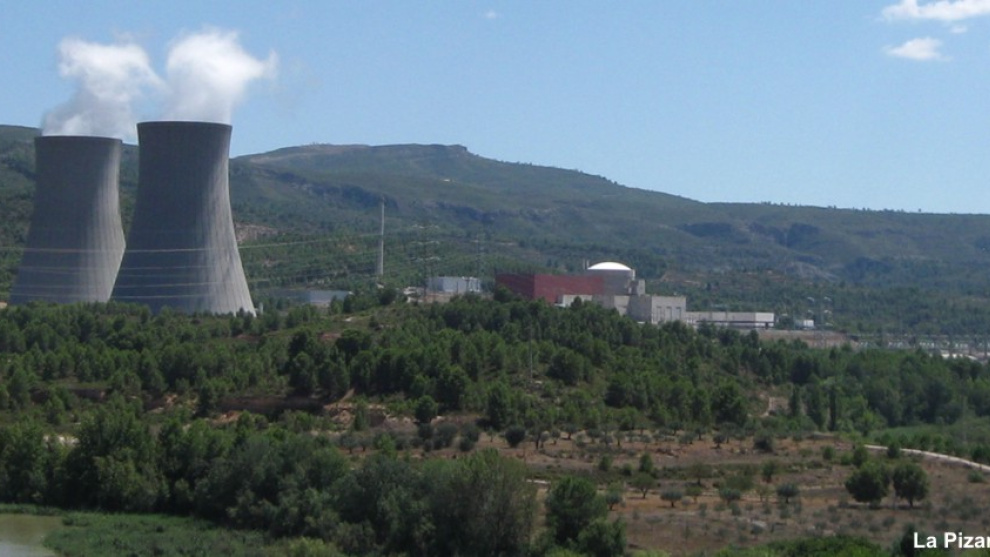

Finalmente, el agua del secundario –que se ha calentado al pasar por los condensadores– es enfriada en las torres de refrigeración. Así se forman esas características nubes de vapor blanco que podemos ver en la imagen de la izquierda.

En mi opinión, las centrales nucleares de fisión son una buena manera de producir la muy necesaria electricidad. Lo que pasa es que tienen sus limitaciones. En realidad, no son ni la pesadilla que creen unos ni la panacea que creen otros. Ya apunté las razones en el post El renacimiento nuclear, en la incubadora. De manera muy resumida, es cara, es incierta, tiene sus riesgos y resulta poco flexible en los mercados liberalizados. Resulta tremendamente significativo que el 89% de los reactores que se construyen en la actualidad pertenezcan a empresas monopolísticas estatales o paraestatales, mientras sólo seis unidades representan una apuesta privada.

De hecho, la energía nuclear de fisión ha sido la más subvencionada de toda la historia: sólo en los Estados Unidos, representó el 96% de los subsidios totales al desarrollo energético entre 1947 y 1999. El coste de instalación por kilovatio es varias veces mayor que el de, por ejemplo, una central de ciclo combinado a gas natural. El precio en el mercado del kilovatio final no sale tan ventajoso. Y tampoco garantiza la independencia en tecnologías energéticas: por razones de liberalización y deslocalización de los mercados, existen componentes esenciales de las centrales nucleares que únicamente se fabrican en Japón, China y Rusia. Las mayores minas de uranio sólo están en Canadá, Australia, Kazajstán, Rusia, Namibia y Níger: muchos menos países que productores de petróleo o gas. Si se opta por combustible reprocesado, únicamente quedan reactores regeneradores a gran escala en Rusia. (Los datos de todo esto están en el post mencionado sobre el renacimiento nuclear)

En suma: después de décadas de cultura de la seguridad, ni milagro ni diablo. Sólo una fuente de energía más, al menos en el presente orden socioeconómico, que nos obliga a seguir investigando otras maneras de extraerle a la naturaleza la energía que necesitamos. Y necesitaremos.
